21일차. 우리 팀의 ERD를 작성하자





* 더 많은 데이터를 가진게 부모, 그 내용들을 받는게 자식

부모  ← 자식



---



우리는 ESG보고서 작성 자동화 프로젝트에서 TCFD를 IFRS로 변환하는 보고서 작성 프로그램을 만들건데 ERD를 orgamization, users, financial_statements, financial_metrics, reports, sections, narratives, metrics, rules, standards 이렇게 10가지 테이블로 갈건데 각각에 들어갈 컬럼명들과 내용을 상세하게 짜줘.





TCFD(기후 관련 재무 정보 공개 태스크포스)에서 IFRS(국제 재무 보고 표준, 특히 ISSB의 S1 및 S2 표준으로 전환된 지속 가능성 보고 포함)로 변환하는 ESG 보고서 작성 자동화 프로젝트를 위한 ERD(엔터티-관계 다이어그램)를 설계하겠습니다. 요청하신 10개 테이블(organization, users, financial_statements, financial_metrics, reports, sections, narratives, metrics, rules, standards)에 대해 각 테이블의 컬럼명, 데이터 유형, 설명, 제약 조건 및 TCFD-to-IFRS 변환 맥락에서의 역할을 상세히 정의하겠습니다. 각 테이블은 ESG 보고서의 데이터 구조와 워크플로우를 지원하며, TCFD의 기후 관련 요구사항(지배구조, 전략, 리스크 관리, 메트릭 및 목표)과 IFRS S1(일반 지속 가능성) 및 S2(기후 관련) 표준의 요구사항을 반영합니다.

---

1. organization 테이블

설명: 보고서를 작성하는 조직(기업, 기관 등)의 정보를 저장합니다. 조직은 보고서의 주체이며, 사용자와 보고서 데이터를 연결하는 핵심 엔터티입니다.



컬럼명데이터 유형설명제약 조건

organization_id	BIGINT	조직의 고유 식별자	PK, AUTO_INCREMENT
name	VARCHAR(255)	조직의 공식 명칭 (예: "ABC Corporation")	NOT NULL
industry	VARCHAR(100)	산업 분류 (예: "제조업", "금융", "에너지")
country	VARCHAR(100)	조직의 본사 소재 국가 (ISO 국가 코드 또는 명칭)
registration_number	VARCHAR(50)	사업자 등록 번호 또는 법인 식별 번호	UNIQUE
created_at	DATETIME	조직 정보 생성 일시	NOT NULL, DEFAULT NOW()
updated_at	DATETIME	조직 정보 수정 일시

역할:

• TCFD 및 IFRS 보고서 작성 시 조직의 기본 정보를 제공.
• IFRS S1의 조직 컨텍스트(산업, 규모 등)와 TCFD의 지배구조 관련 정보(예: 조직의 기후 거버넌스 구조) 연결.

---

2. users 테이블

설명: 시스템을 사용하는 사용자(보고서 작성자, 관리자, 검토자 등)의 정보를 저장합니다.



컬럼명데이터 유형설명제약 조건

user_id	BIGINT	사용자의 고유 식별자	PK, AUTO_INCREMENT
organization_id	BIGINT	사용자가 속한 조직의 ID	FK (organization)
email	VARCHAR(255)	사용자 이메일 (로그인 ID)	UNIQUE, NOT NULL
password_hash	VARCHAR(255)	해시된 비밀번호	NOT NULL
first_name	VARCHAR(50)	사용자 이름	NOT NULL
last_name	VARCHAR(50)	사용자 성	NOT NULL
role	ENUM	사용자 역할 (예: 'admin', 'editor', 'reviewer', 'viewer')	NOT NULL
created_at	DATETIME	사용자 계정 생성 일시	NOT NULL, DEFAULT NOW()
updated_at	DATETIME	사용자 정보 수정 일시

역할:

• 보고서 작성 및 검토 워크플로우에서 사용자 권한 관리.
• TCFD의 지배구조 섹션에서 보고서 작성 책임자(예: ESG 담당자) 정보를 추적.
• IFRS S1/S2의 보고 프로세스에서 데이터 입력 및 검증 담당자 연결.

---

3. financial_statements 테이블

설명: 조직의 재무제표 데이터를 저장합니다. TCFD와 IFRS S2는 기후 관련 재무 영향을 재무제표에 반영해야 하므로 이 테이블은 핵심입니다.



컬럼명데이터 유형설명제약 조건

statement_id	BIGINT	재무제표의 고유 식별자	PK, AUTO_INCREMENT
organization_id	BIGINT	재무제표를 작성한 조직의 ID	FK (organization)
statement_type	ENUM	재무제표 유형 (예: 'balance_sheet', 'income_statement', 'cash_flow')	NOT NULL
fiscal_year	YEAR	재무제표의 회계연도	NOT NULL
currency	VARCHAR(10)	통화 단위 (예: 'USD', 'KRW')	NOT NULL
total_assets	DECIMAL(15,2)	총 자산 금액
total_liabilities	DECIMAL(15,2)	총 부채 금액
revenue	DECIMAL(15,2)	매출액
net_income	DECIMAL(15,2)	순이익
created_at	DATETIME	재무제표 생성 일시	NOT NULL, DEFAULT NOW()
updated_at	DATETIME	재무제표 수정 일시

역할:

• TCFD의 메트릭 및 목표 섹션에서 기후 관련 재무 영향(예: 자산 손상, 부채 증가)을 분석.
• IFRS S2의 기후 관련 재무제표 공시 요구사항 충족.

---

4. financial_metrics 테이블

설명: 재무제표에서 추출된 구체적인 재무 메트릭을 저장합니다. TCFD와 IFRS S2는 특정 메트릭(예: 기후 리스크로 인한 자산 가치 변화)을 요구합니다.



컬럼명데이터 유형설명제약 조건

metric_id	BIGINT	재무 메트릭의 고유 식별자	PK, AUTO_INCREMENT
statement_id	BIGINT	관련 재무제표의 ID	FK (financial_statements)
metric_name	VARCHAR(100)	메트릭 이름 (예: "climate_risk_exposure", "carbon_credit_value")	NOT NULL
value	DECIMAL(15,2)	메트릭 값	NOT NULL
unit	VARCHAR(20)	단위 (예: 'USD', 'KRW', '%')
description	TEXT	메트릭에 대한 설명 (예: "기후 리스크로 인한 자산 손상 금액")
created_at	DATETIME	메트릭 생성 일시	NOT NULL, DEFAULT NOW()
updated_at	DATETIME	메트릭 수정 일시

역할:

• TCFD의 메트릭 및 목표 섹션에서 요구하는 정량적 데이터(예: 탄소 배출 관련 비용) 제공.
• IFRS S2의 정량적 기후 메트릭 공시(예: Scope 1, 2, 3 배출량의 재무적 영향) 지원.

---

5. reports 테이블

설명: 생성된 ESG 보고서의 메타데이터를 저장합니다. 보고서는 TCFD에서 IFRS로 변환된 최종 산출물입니다.



컬럼명데이터 유형설명제약 조건

report_id	BIGINT	보고서의 고유 식별자	PK, AUTO_INCREMENT
organization_id	BIGINT	보고서를 작성한 조직의 ID	FK (organization)
title	VARCHAR(255)	보고서 제목 (예: "2025 ESG Report")	NOT NULL
report_type	ENUM	보고서 유형 ('TCFD', 'IFRS_S1', 'IFRS_S2', 'combined')	NOT NULL
fiscal_year	YEAR	보고서 대상 회계연도	NOT NULL
status	ENUM	보고서 상태 ('draft', 'in_review', 'published', 'archived')	NOT NULL
created_at	DATETIME	보고서 생성 일시	NOT NULL, DEFAULT NOW()
updated_at	DATETIME	보고서 수정 일시
published_at	DATETIME	보고서 공개 일시

역할:

• TCFD 보고서를 IFRS S1/S2 형식으로 변환한 보고서의 메타데이터 관리.
• 보고서 작성 워크플로우(초안 → 검토 → 공개) 추적.

---

6. sections 테이블

설명: 보고서의 섹션(예: 지배구조, 전략, 리스크 관리)을 저장합니다. TCFD와 IFRS는 섹션별 구조화된 공시를 요구합니다.



컬럼명데이터 유형설명제약 조건

section_id	BIGINT	섹션의 고유 식별자	PK, AUTO_INCREMENT
report_id	BIGINT	섹션이 속한 보고서의 ID	FK (reports)
title	VARCHAR(255)	섹션 제목 (예: "Governance", "Strategy", "Risk Management")	NOT NULL
section_type	ENUM	섹션 유형 (예: 'governance', 'strategy', 'risk', 'metrics')	NOT NULL
order_index	INT	섹션의 표시 순서	NOT NULL
description	TEXT	섹션에 대한 설명 (예: "기후 관련 지배구조 설명")

역할:

• TCFD의 4대 핵심 요소(지배구조, 전략, 리스크 관리, 메트릭 및 목표)를 IFRS S1/S2의 구조(예: 지속 가능성 리스크, 기후 영향)로 매핑.
• 보고서의 구조화된 섹션 관리.

---

7. narratives 테이블

설명: 보고서 섹션 내의 서술적 내용(텍스트 기반 설명)을 저장합니다. TCFD와 IFRS는 정성적 설명을 요구합니다.



컬럼명데이터 유형설명제약 조건

narrative_id	BIGINT	서술의 고유 식별자	PK, AUTO_INCREMENT
section_id	BIGINT	서술이 속한 섹션의 ID	FK (sections)
content	TEXT	서술 내용 (예: "우리 조직은 기후 리스크를 이사회에서 감독합니다.")	NOT NULL
author_id	BIGINT	서술 작성자의 ID	FK (users)
created_at	DATETIME	서술 생성 일시	NOT NULL, DEFAULT NOW()
updated_at	DATETIME	서술 수정 일시

역할:

• TCFD의 정성적 공시(예: 지배구조 설명)와 IFRS S1/S2의 서술적 요구사항(예: 기후 전략 설명) 지원.
• 섹션별 텍스트 데이터 관리.

---

8. metrics 테이블

설명: ESG 보고서에 포함된 정량적 메트릭(예: 탄소 배출량, 에너지 사용량)을 저장합니다.



컬럼명데이터 유형설명제약 조건

metric_id	BIGINT	메트릭의 고유 식별자	PK, AUTO_INCREMENT
section_id	BIGINT	메트릭이 속한 섹션의 ID	FK (sections)
metric_name	VARCHAR(100)	메트릭 이름 (예: "scope1_emissions", "energy_consumption")	NOT NULL
value	DECIMAL(15,2)	메트릭 값	NOT NULL
unit	VARCHAR(20)	단위 (예: 'tCO2e', 'MWh')	NOT NULL
year	YEAR	메트릭 데이터의 연도	NOT NULL
source	VARCHAR(255)	데이터 출처 (예: "내부 ERP 시스템", "제3자 검증")
created_at	DATETIME	메트릭 생성 일시	NOT NULL, DEFAULT NOW()
updated_at	DATETIME	메트릭 수정 일시

역할:

• TCFD의 메트릭 및 목표 섹션에서 요구하는 정량적 데이터(예: Scope 1, 2, 3 배출량) 제공.
• IFRS S2의 기후 관련 메트릭(예: 온실가스 배출량, 기후 리스크 노출도) 공시 지원.

---

9. rules 테이블

설명: TCFD에서 IFRS로의 데이터 매핑 및 변환 규칙을 저장합니다. 자동화된 변환 프로세스의 핵심입니다.



컬럼명데이터 유형설명제약 조건

rule_id	BIGINT	규칙의 고유 식별자	PK, AUTO_INCREMENT
source_standard	VARCHAR(50)	소스 표준 (예: 'TCFD')	NOT NULL
target_standard	VARCHAR(50)	대상 표준 (예: 'IFRS_S1', 'IFRS_S2')	NOT NULL
source_field	VARCHAR(100)	소스 필드 (예: "tcfd_governance_description")	NOT NULL
target_field	VARCHAR(100)	대상 필드 (예: "ifrs_s1_governance")	NOT NULL
transformation_logic	TEXT	변환 로직 (예: "텍스트 그대로 매핑" 또는 "값을 USD로 변환")	NOT NULL
created_at	DATETIME	규칙 생성 일시	NOT NULL, DEFAULT NOW()
updated_at	DATETIME	규칙 수정 일시

역할:

• TCFD 데이터를 IFRS S1/S2 형식으로 변환하는 매핑 규칙 정의.
• 예: TCFD의 "지배구조" 섹션 데이터를 IFRS S1의 "지속 가능성 거버넌스"로 변환.

---

10. standards 테이블

설명: TCFD 및 IFRS와 같은 보고 표준의 메타데이터를 저장합니다.



컬럼명데이터 유형설명제약 조건

standard_id	BIGINT	표준의 고유 식별자	PK, AUTO_INCREMENT
name	VARCHAR(50)	표준 이름 (예: 'TCFD', 'IFRS_S1', 'IFRS_S2')	NOT NULL, UNIQUE
description	TEXT	표준에 대한 설명 (예: "TCFD는 기후 관련 재무 공시를 위한 프레임워크")
version	VARCHAR(20)	표준 버전 (예: "2023", "ISSB_2024")
effective_date	DATE	표준의 발효 날짜
created_at	DATETIME	표준 생성 일시	NOT NULL, DEFAULT NOW()
updated_at	DATETIME	표준 수정 일시

역할:

• TCFD 및 IFRS 표준의 메타데이터 관리.
• 변환 프로세스에서 참조되는 표준 정보 제공.

---

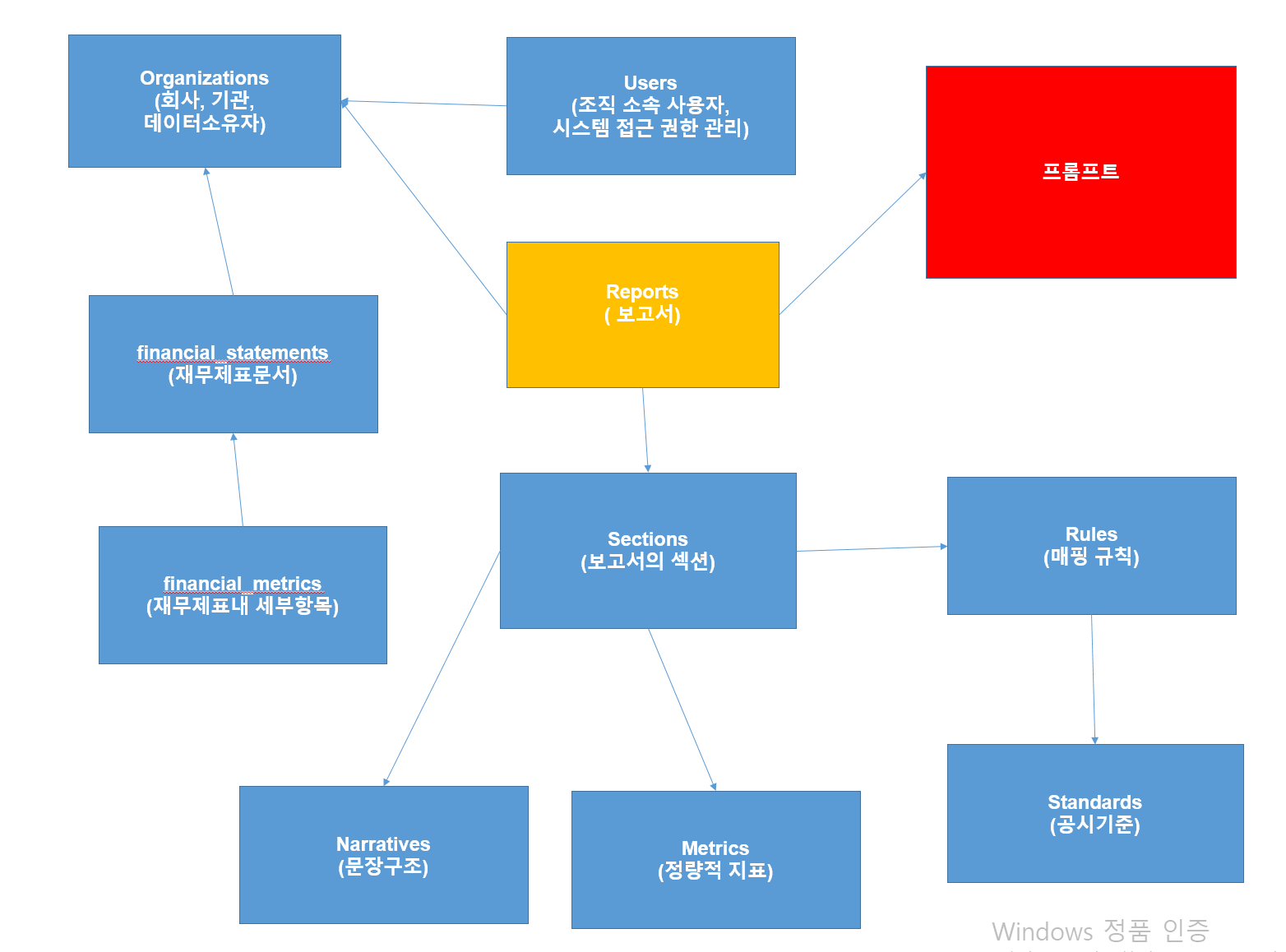

ERD 관계 요약

• organization ↔ users: 1:N (한 조직에 여러 사용자가 속함).
• organization ↔ financial_statements: 1:N (한 조직이 여러 재무제표를 가짐).
• financial_statements ↔ financial_metrics: 1:N (한 재무제표에 여러 메트릭이 포함됨).
• organization ↔ reports: 1:N (한 조직이 여러 보고서를 생성).
• reports ↔ sections: 1:N (한 보고서에 여러 섹션이 포함됨).
• sections ↔ narratives: 1:N (한 섹션에 여러 서술이 포함됨).
• sections ↔ metrics: 1:N (한 섹션에 여러 메트릭이 포함됨).
• rules ↔ standards: N:N (규칙은 소스 및 대상 표준과 연결됨, 별도의 연결 테이블 필요 가능).
• users ↔ narratives: 1:N (한 사용자가 여러 서술을 작성).

---

추가 고려사항

1. TCFD-to-IFRS 변환 로직:
   • TCFD의 4대 요소(지배구조, 전략, 리스크 관리, 메트릭 및 목표)는 IFRS S1(일반 지속 가능성) 및 S2(기후 관련)로 매핑됩니다. 예:
     • TCFD "지배구조" → IFRS S1 "지속 가능성 거버넌스".
     • TCFD "메트릭 및 목표" → IFRS S2 "기후 관련 메트릭".
   • rules 테이블의 transformation_logic은 이를 자동화하기 위해 JSON 또는 스크립트 형태로 저장될 수 있습니다.
2. 데이터 검증:
   • metrics와 financial_metrics 테이블은 데이터 출처(source)를 통해 검증 가능성을 보장.
   • IFRS S2는 제3자 검증을 요구할 수 있으므로 source 컬럼에 검증자 정보를 포함.
3. 확장성:
   • 다른 표준(예: GRI, SASB) 추가를 고려해 standards와 rules 테이블을 유연하게 설계.
   • 다국어 지원을 위해 narratives와 sections에 언어 코드 컬럼 추가 가능.
4. 성능 최적화:
   • 자주 조회되는 테이블(metrics, reports)에 인덱스 추가.
   • 대량 데이터 처리를 위해 financial_metrics와 metrics에 파티셔닝 고려.

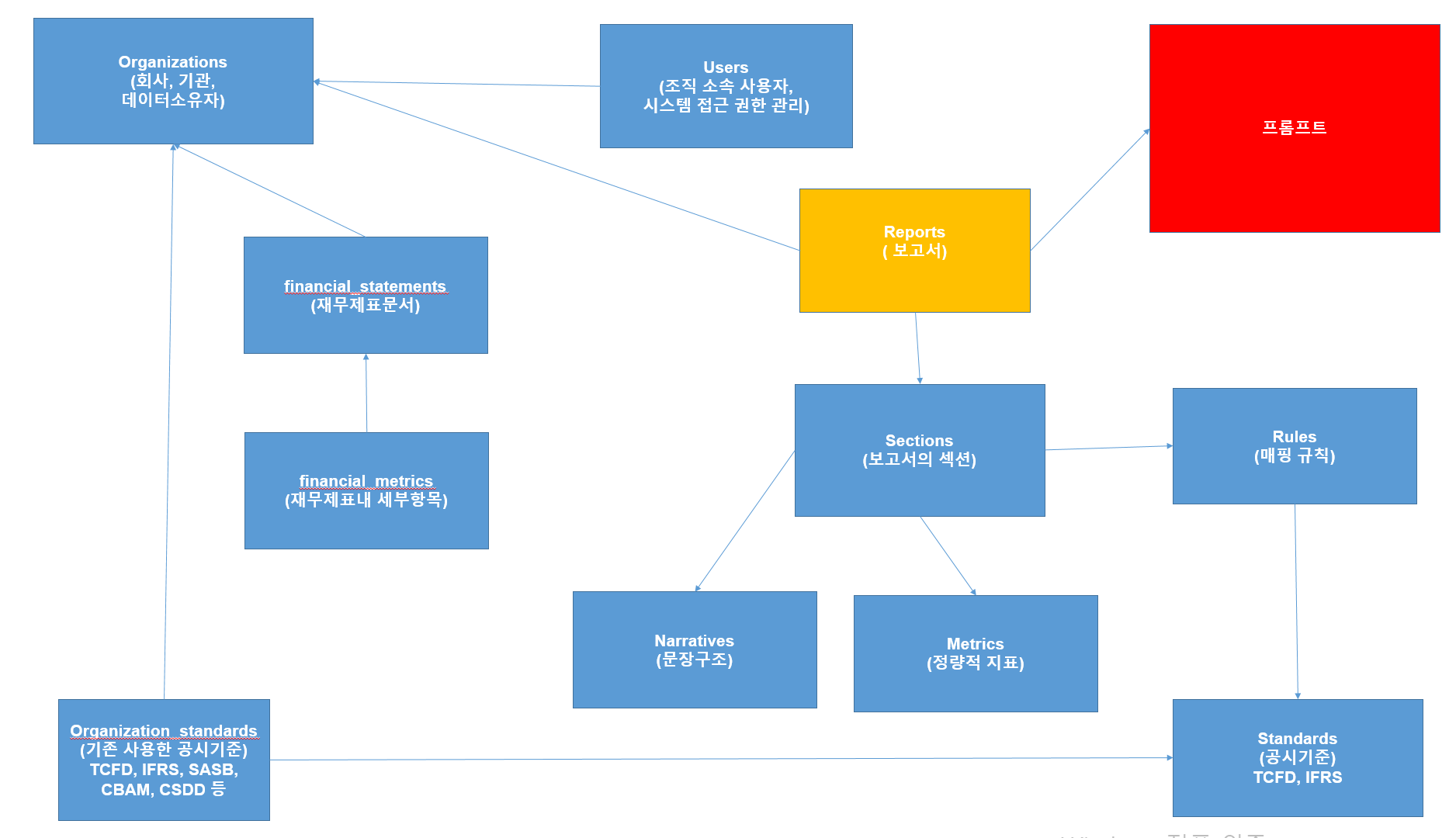

새로운 테이블: organization_standards

설명: 조직과 공시 표준 간의 관계를 저장합니다. 한 조직이 여러 표준(TCFD, IFRS S1, IFRS S2 등)을 준수할 수 있고, 한 표준이 여러 조직에 적용될 수 있는 M:N 관계를 지원합니다.



컬럼명데이터 유형설명제약 조건

organization_standard_id	BIGINT	관계의 고유 식별자	PK, AUTO_INCREMENT
organization_id	BIGINT	조직의 ID	FK (organization), NOT NULL
standard_id	BIGINT	공시 표준의 ID (예: TCFD, IFRS_S1, IFRS_S2)	FK (standards), NOT NULL
compliance_status	ENUM	표준 준수 상태 ('active', 'planned', 'inactive')	NOT NULL
start_date	DATE	표준 준수 시작 날짜
end_date	DATE	표준 준수 종료 날짜 (선택적, 표준 폐지 시 사용)
created_at	DATETIME	관계 생성 일시	NOT NULL, DEFAULT NOW()
updated_at	DATETIME	관계 수정 일시

역할:

• 조직이 어떤 공시 표준을 준수하는지 명시 (예: "ABC Corporation은 TCFD와 IFRS S2 준수").
• TCFD에서 IFRS로 변환 시, 조직이 TCFD를 준수하는지 확인하고 변환 규칙(rules 테이블)을 적용.
• 준수 상태(compliance_status)를 통해 조직의 표준 준수 여부를 동적으로 관리.
• start_date와 end_date를 통해 표준 준수의 시간적 범위를 관리 (예: TCFD 준수는 2023년부터, IFRS S2는 2025년부터).





---

최종 테이블 목록

1. organization: 조직 정보
2. users: 사용자 정보
3. financial_statements: 재무제표 데이터
4. financial_metrics: 재무제표에서 추출된 메트릭
5. reports: ESG 보고서 메타데이터
6. sections: 보고서 섹션
7. narratives: 섹션 내 서술적 내용
8. metrics: 정량적 ESG 메트릭
9. rules: TCFD-to-IFRS 변환 규칙
10. standards: 공시 표준(TCFD, IFRS 등) 메타데이터
11. organization_standards: 조직과 공시 표준 간의 관계



---
